Лазерный резак G-weike LF3015GR для резки листов и труб

Лазерный станок для резки металла со сменным столом LF3015GCR 1500 ватт IPG с автофокусом предназначен для раскроя листового материала и труб из нержавейки, титана, черных и легированных сталей, цветных металлов таких как медь, латунь, бронза, а также гравировки.

В качестве режущего инструмента в станке используется лазерное излучение генерируемое источником Raycus или IPG со сроком службы до 100 000 часов. Передача потока от источника лазерного излучения в зону резки осуществляется по волоконному кабелю.

Станок оснащен автоматизированным сменным столом, что позволяет сократить время на загрузку и выгрузку листов в зону резания без остановки станка. Время смены столов 15 секунд.

• Сварная станина прошедшая процедуру высокотемпературного отжига
• Штат сертифицированных инженеров в Украине
• Качество лазерных станков соответствует международным стандартам (сертификаты – CE, SGS, FDA, ISO)

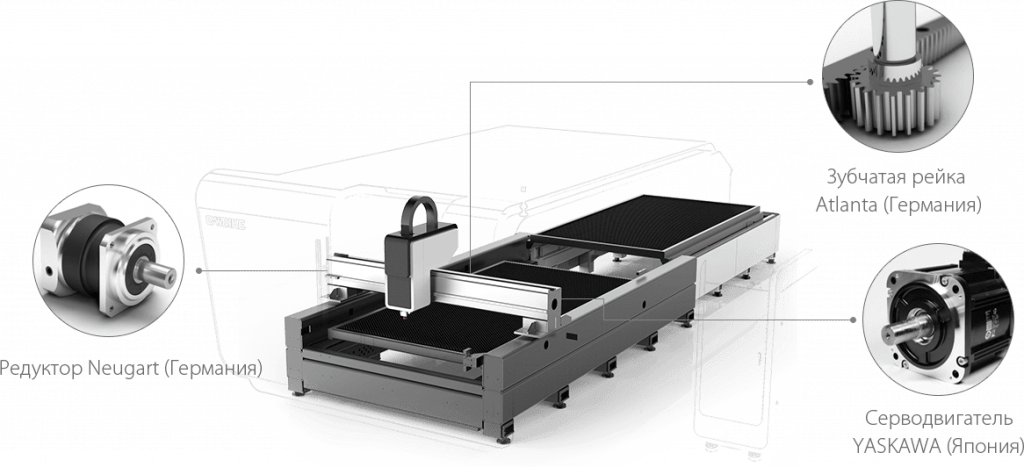

• Комплектующие от ведущих мировых производителей Yaskawa, OMRON, HIWIN, Raytools, Raycus, IPG
• Популярное и понятное программное обеспечение CypCut на русском языке
• Отдельно стоящий электрошкаф с системой кондиционирования
• Беспроводной пульт дистанционного управления
• Полная замена рабочей платформы с помощью 15 нажатий одной кнопки,
  повышение эффективности резки;
• Пылезащищенный независимый шкаф управления, эффективно изолирует воздействие пыли на электронные компоненты;
• Совершенно новая авиационная алюминиевая балка, которая увеличивает
  скорость станка;
• Сегментированная сварная станина, гарантирует 20-летний срок службы
  станка без деформации;
• Оригинальный импортный лазер имеет более высокое качество лазера и
  более высокую скорость резки.
• Конструкция с электрическим зажимным патроном, автоматическая регулировка центральной точки;
• Полная замена рабочей платформы с помощью 15 нажатий одной кнопки,
  повышение эффективности резки;
• Пылезащищенный независимый шкаф управления, эффективно изолирует
  воздействие пыли на электронные компоненты;
• Совершенно новая авиационная алюминиевая балка, которая увеличивает
  скорость станка;
• Сегментированная сварная станина, гарантирует 20-летний срок службы
  станка без деформации;
• Оригинальный импортный лазер имеет более высокое качество лазера и
  более высокую скорость резки.

Лазерные станки для резки металла обладают высокой скоростью резки, минимальной стоимостью обслуживания и мощной конструкцией с низким потреблением энергии (например, по сравнению с CO2 станками со схожей мощностью излучения).

Низкое энергопотребление и высокая энергоэффективность достигаются за счет использования волоконного лазера в качестве источника излучения. Кроме высокого в своем классе КПД, лазер подобного типа обладает рядом преимуществ.

Волоконный лазер 3015CR может не только разрезать металлические пластины, но и металлические трубы. Это станок широкого применения и может экономить пространство более чем на 50%, что в разы повышает его производительность.
Конструкции патрона
Использует электрическую зажимную конструкцию с обеих сторон и может автоматически модулировать центр. Диагональный регулируемый диапазон составляет 20-200 мм.

Фракционная автоматическая поддержка
Использует интеллектуальную конструкцию поддержки трубки, которая может решить проблемы деформации в процессе длительной резки труб.

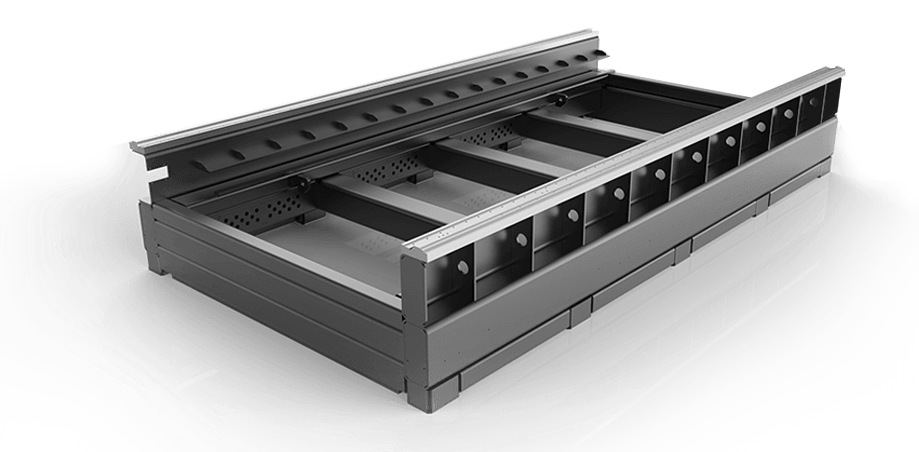

Внутренняя структура станины выполнена из сортового металла, она состоят из множества сваренных секций из профильных прямоугольных труб. Для увеличения прочности станины и возможных деформаций, каждая секция усиливается ребрами жесткости. После сварки станина проходит процедуру высокотемпературного отжига для снятия напряжений в металле.

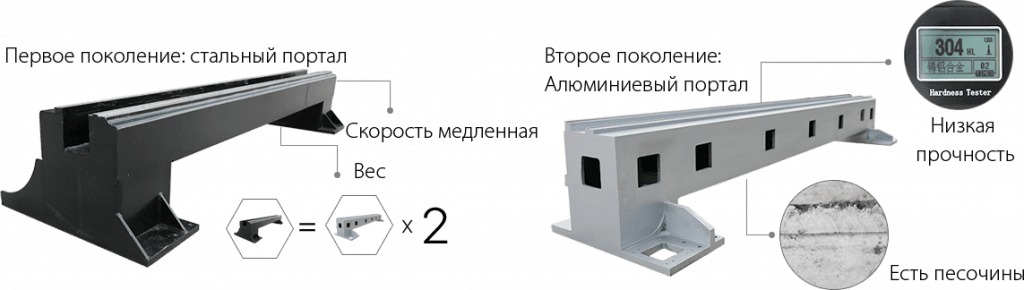

Легкий и прочный алюминиевый портал оси Х обеспечивает лазерным станкам высокую скорость работы, повышает эффективность оборудования и обеспечивает безупречное качество раскроя. Портал выполнен методом литья под давлением. Такая конструкция позволяет достигать скорости перемещения до 140 м/мин и обеспечивает лазерным станкам BODOR высокую скорость работы и обеспечивает безупречное качество раскроя.

Эта функция позволяет автоматически определять позиционные выступы и угол поворота заготовки на столе станка и скорректировать программу резки, если это потребуется. Если материал расположен на паллете не ровно, то кромки материала будут определены с помощью детектора, и материал будет программно повёрнут в необходимые координаты.

В зависимости от поставленной задачи, станки комплектуются головками разной мощности производства Швейцарской компании Raytools AG. Самые популярные и надежные это модели BM109 с поддержкой лазерных излучателей до 1500w и BM111 до 3300w. Встроенный привод позволяет программно изменять фокусное расстояние.


Преимущества автофокуса:

• Весь диапазон фокусных расстояний находятся под контролем системы управления станком CypCut.
• Необходимое фокусное расстояние автоматически регулируется в процессе работы, это помогает достигать наилучшего эффекта резки металлических листов различной толщины.
• Фокусное расстояние контролируется операционной системой. Не нужно настраивать регулировки вручную, что позволяет избежать ошибок или сбоев, вызванных ручным управлением.
• Электрический привод автоматически настраивает наиболее подходящие координационные центры в рабочем процессе, что значительно улучшает скорость резания.
• Лазерная голова получает из библиотеки настроек параметры, которые хранятся в системе.

Преимущества лазерных головок Raytools:

• Оптимизированная оптическая конфигурация с эффективным распределением воздушного потока
• Автоматическая регулировка фокусного расстояния, точность позиционирования 0.05 мм
• Удобная установка линзы, быстрый и легкий доступ к защитному стеклу
• Конструкция сопла с применением вспомогательных газов и защитной заслонки удобна при резке высокоотражающих материалов и предотвращает разбрызгивание металла
• Встроенные каналы с двойным контуром охлаждения обеспечивают постоянную температуру коллимационных и фокусирующих компонентов, позволяя избежать перегрева линз и продлить срок службы линз.
• Для коллимационной и фокусирующей линзы используются синглетные, дублетные или асферические линзы, в соответствии с параметрами лазера, для обеспечения оптимальной фокусировки и качества луча

Первый из производителей, кто использует UI дизайн между интерфейсом и рабочей платформой в мире, делая обработку более интуитивной. Элегантные кривые точно соответствуют корпусу станка. Сильная водонепроницаемая дышащая система создает лучший экстерьер, делая работу более удобной. Процесс алмазной резки и стекло высокой плотности делают экран более изысканным и удобным в использовании.

Учитывая негативный опыт эксплуатации станков с размещением электронный компонентов внтури станка, компания G-Weike приняла решение о комплектации лазерных станков пылезащищенным отдельно стоящим электрошкафом с кондиционером. Внутри шкафа находится лазерный источник, привода двигателей, системный блок компьютера.

В качестве системы охлаждения лазера используется водяной автоматический чиллер Tongfei. Двойной контур охлаждения: два контура охлаждения: Один для лазерной головки, второй для лазерного источника.

CypCut - Независимая операционная система R & D прекрасно сочетает в себе высокую эффективность и простоту в использовании.

Операционная система может реализовать автоматическую раскладку (компоновку) резки и поддерживать импорт нескольких графических элементов, оптимизировать заказы на заказы автоматически, быстро искать края и автоматическое позиционирование. Система управления использует лучшее логическое программирование и взаимодействие с программным обеспечением, обеспечивает потрясающий опыт работы, эффективно улучшая использование листового металла и уменьшая количество отходов. Простая и быстрая система управления, эффективные и точные инструкции по резке улучшают работу пользователя.

Резонатор Raycus – cистема оптической защиты при резке алюминия, оцинковки, зеркальной нержавеющей стали. Высокое качество луча на всех диапазонах мощности. Срок службы диодов 100 000 часов.

Резонатор IPG – это 2 года гарантии, производство в РФ и сервисная служба в Украине. Система оптической защиты при резке алюминия, оцинковки, зеркальной нержавеющей стали. Высокое качество луча на всех диапазонах мощности. Срок службы диодов – 100 000 часов.
